Часть вторая. Сборка.

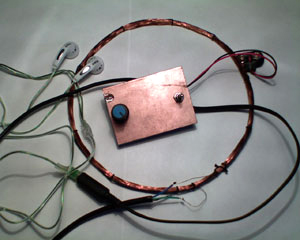

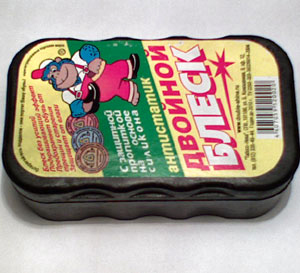

Плату необходимо прикрепить выключателем и переменным резистором, перед припайкой на корпусе делаем отметки в местах, где станут находиться отверстия для резистора и выключателя. Для корпуса подойдет любая пластмассовая коробочка. Например из под губки «двойной блеск».

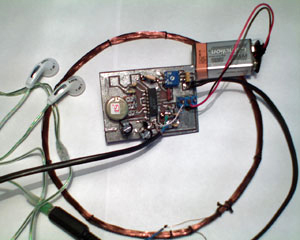

Детали будут припаяны со стороны дорожки. Отогните кончики выводов деталей, что бы увеличить площадь пайки.

Паяльник не должен взаимодействовать с деталью больше чем 1 секунда, это может привести к перегреву.

Это так же относится к микросхемам, транзисторам, а также конденсаторам. Для улучшения качества спаивания зачистите выводы с помощью наждачной бумаги или ножа.

Аккуратно отгибайте «ножки» резистора. Если заметите хотя бы не большое шатание «ножек», то не стоит его использовать.

Используем внешний разъем для наушников (провод должен быть около 30 см).

Используйте низкоомные наушник. Питание нашего металлоискателя обеспечивается аккумулятор либо же батареей типа «крона». Делайте длину провода питания как можно короче. Температурные к-ты (ТКЕ, ТКС) конденсаторов и резисторов должны быть наименьшими.

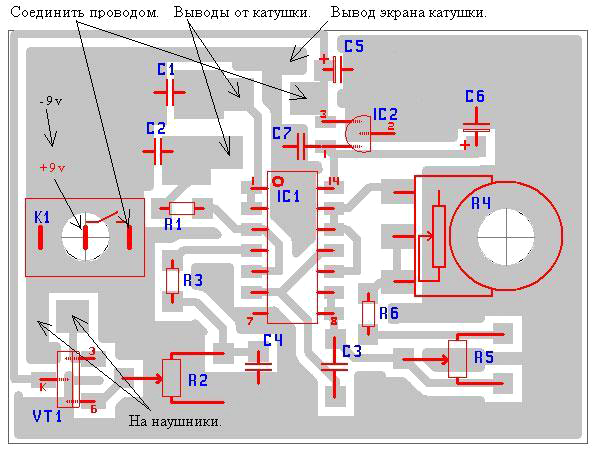

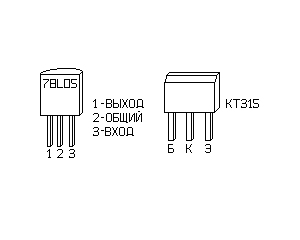

Обратите внимание, что у микросхемы 78L05 входом будет является 3-ий вывод, а выходом – 1-й. Для элемента IC1 – только К561ЛЕ5. Использовать можно любой выключатель. Провод «+» батарейки будет припаян к выключателю, «-» соединятся с «-» платы.

Соединяем выключатель, с помощью провода, с 78L05. Самодельный металлоискатель будет использовать максимум 25 мА, при отсутствии сигнала в наушниках. Во время их работы будет расходоваться на 13-15 мА больше.
