Часть третья. Поисковая катушка

Изготовление катушки начинается с прибора, который будет наматывать катушку. Для этого нам будут необходимы: доска с размерами больше чем 18х18 см, кембрик, гвозди.

Подбирайте диаметр гвоздей так, чтобы кембрики свободно надевались. Надо нарисовать окружность (16 см) на доске и вбить по ней равномерно 16 гвоздей (это минимальное количество можно больше). Гвозди должны торчать не более чем на 2 см. Откусываем шапки гвоздей и надеваем на них кембрики. Они могут быть равными по длине гвоздей или немного больше. После чего приспособление будет готово.

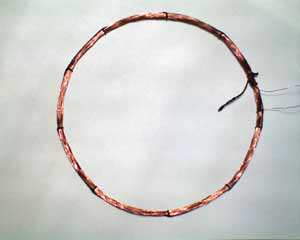

Размер катушки составит 16 см. Мотаем медной проволокой примерным диаметром в 0,3 мм. Наматываем 80 витков провода, катушка должна в 12 местах стягивается нитками. После этих действий снимаем катушку с приспособления. Так же можно пропитать катушку эпоксидной смолой. Она будет препятствовать попаданию в нее влаги.

Выводы у катушки должны иметь примерную длину 4 сантиметра. Витки должны быть хорошо натянуты, но и не рваться.

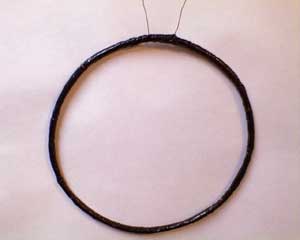

Катушка обматывается слоем изоленты так, чтобы витки не были сильно натянуты. Предварительно необходимо обмотать в 8 местах.

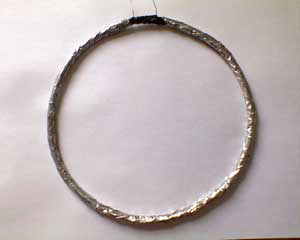

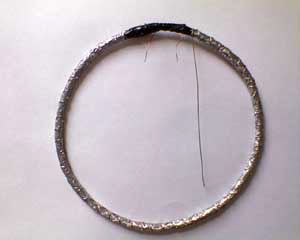

Теперь изготовим экран, для него будем использовать фольгу с электролитических конденсаторов. Фольгу необходимо промыть водой от электролита и высушить. Обматываем фольгой катушку полностью, оставляя только свободными выводы катушки. Экран не должен болтаться на катушке (необходимо будет закрепить его с помощью изоленты). Затем нам будет необходим провод (медный) длиной 1.25 м и диаметром – 0.5 мм. С помощью наждачной бумаги снимаем лаковое покрытие и облуживаем по длине. Проводом обматываем катушку по экрану с шагом в 1 сантиметр, оставляем при этом вывод на 12 сантиметров. Не забудьте оставить зазор между началом и концом намотки (возле выводов).

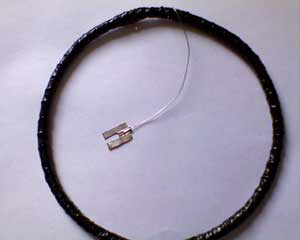

Покрываем катушку изолентой. После чего вырезаем из жести контактную площадку для самореза и припаяем ее к выводу от экрана. Работа сделано катушка, имеющая три вывода.
